OBIETTIVO :

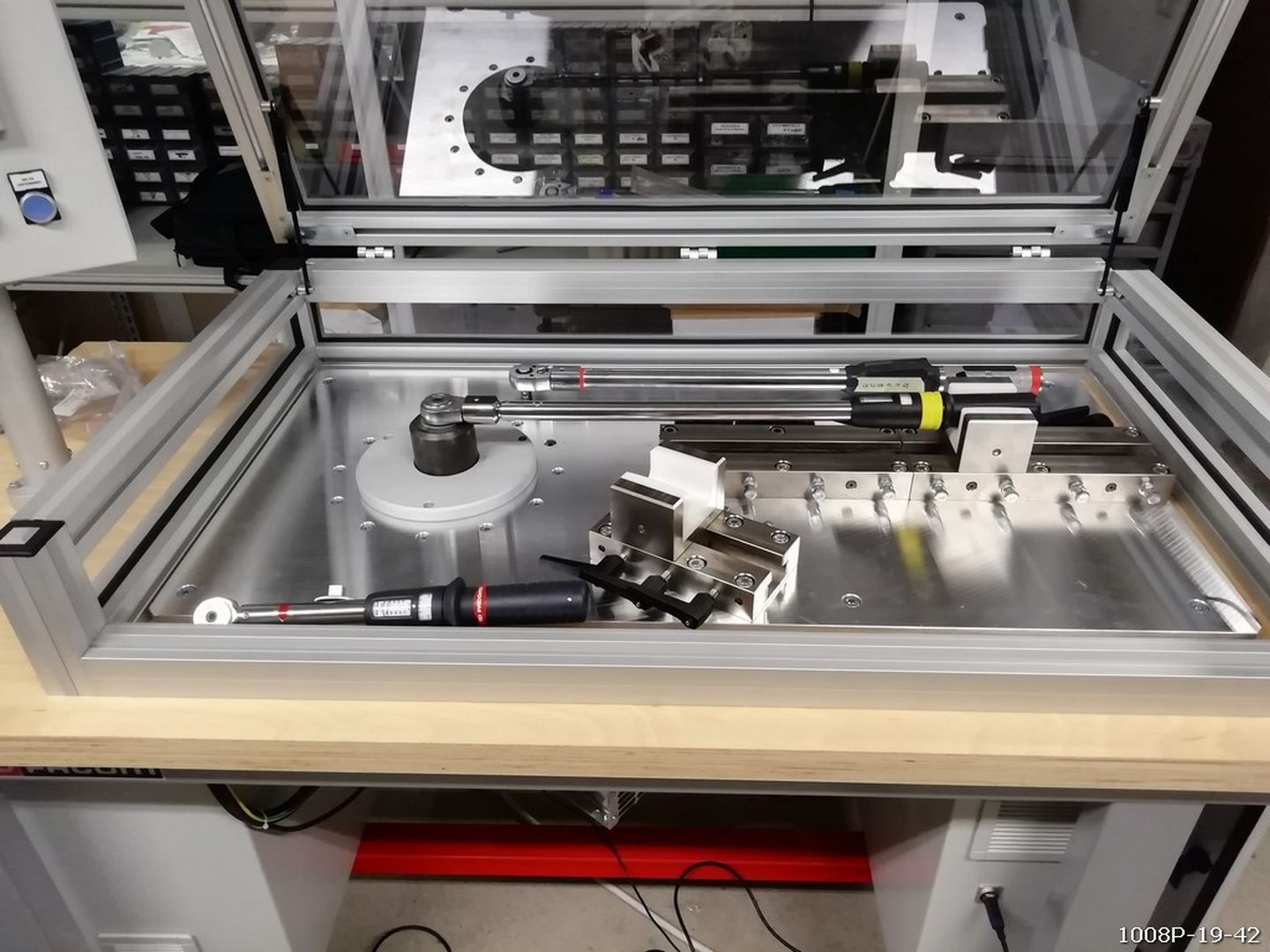

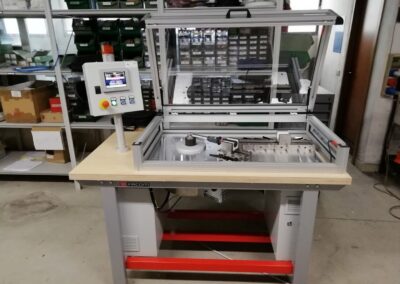

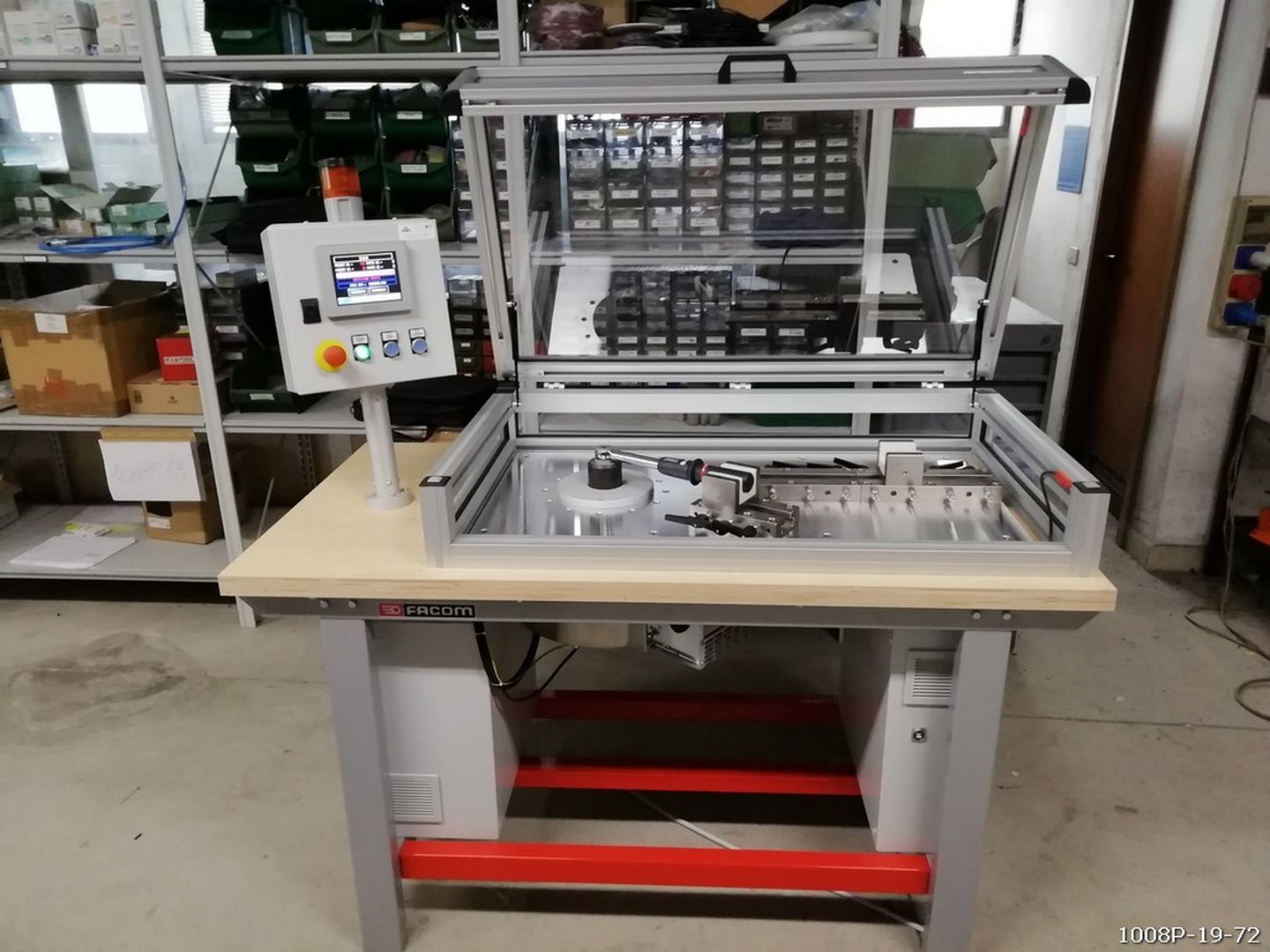

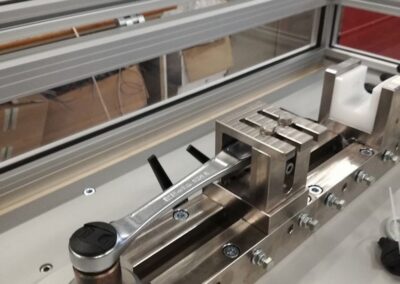

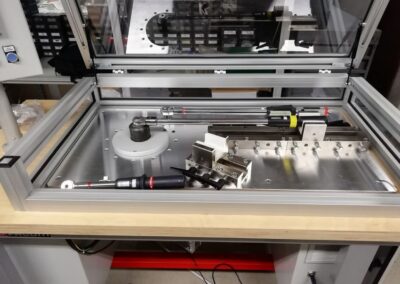

Realizzare un attrezzatura per permettere la sollecitazione a coppia/velocità/angolo controllata per test life o rottura di utensili manuali (Chiavi fisse, esagonali, a cricchetto etc…).
MACRO-CARATTERISTICHE :
- Utilizzo di motori “DirectDrive”, eliminando i riduttori meccanici, con riduzione dei giochi, accoppiamento diretto con il DUT, riduzione delle inerzie e delle parti di usura.
- Range di lavoro da 0 a 600Nm (coppie maggiori possibili)
- Posizionamento angolare con accuratezza +/- 0,1°.
- Frequenza di lavoro fino ad un ciclo al secondo.
MACRO-SPECIFICHE (Software) :
- L’impostazione della coppia da applicare.
- L’impostazione di tutti i parametri cinematici atti a definire il numero desiderato di cicli al minuto.

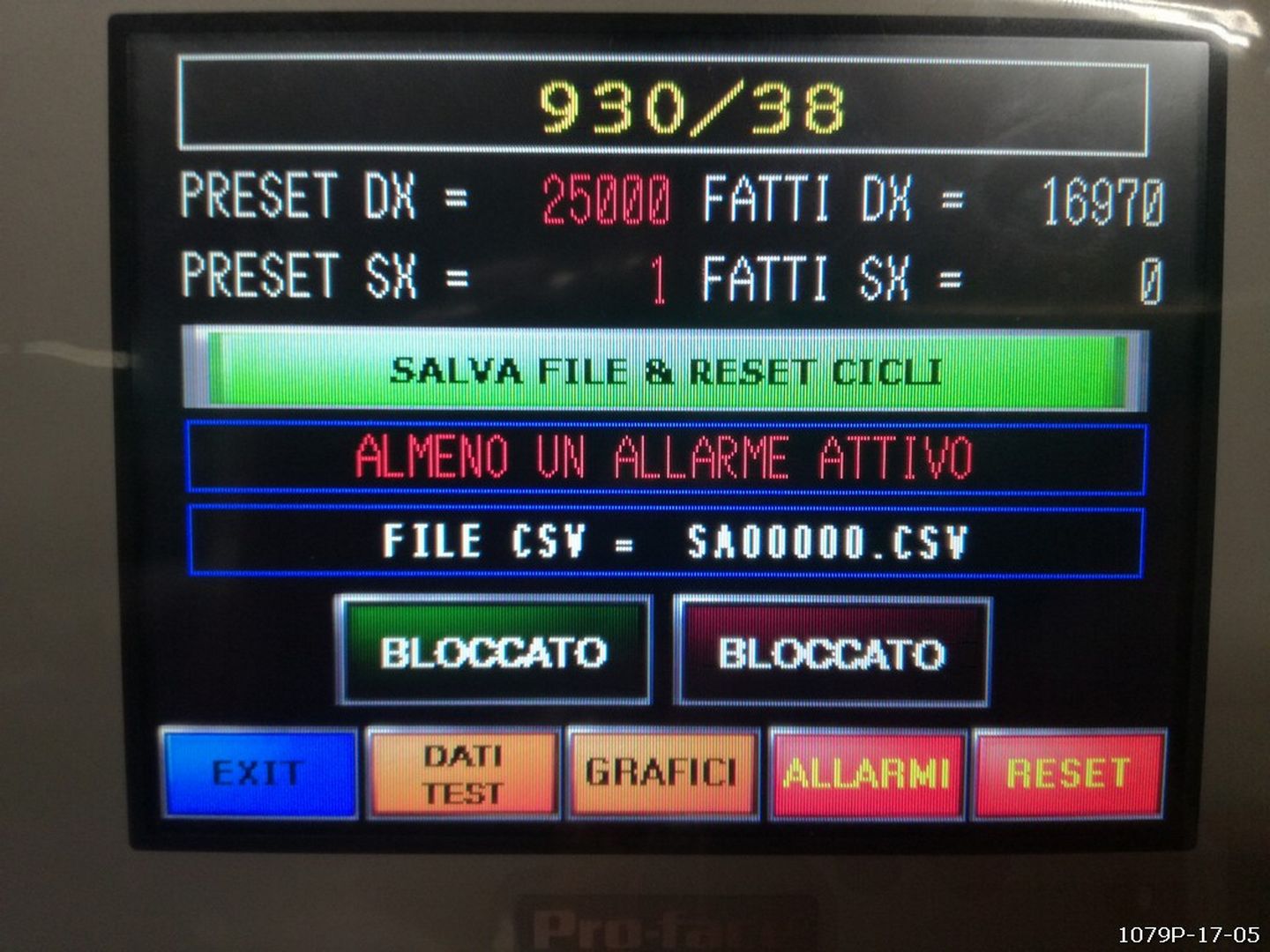

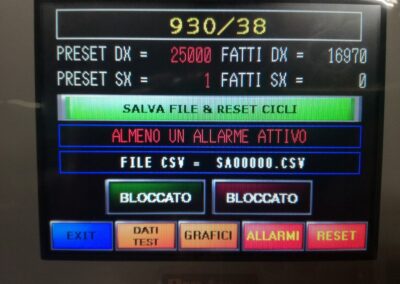

- L’impostazione del numero di cicli desiderati, con arresto in automatico al raggiungimento del set impostato.

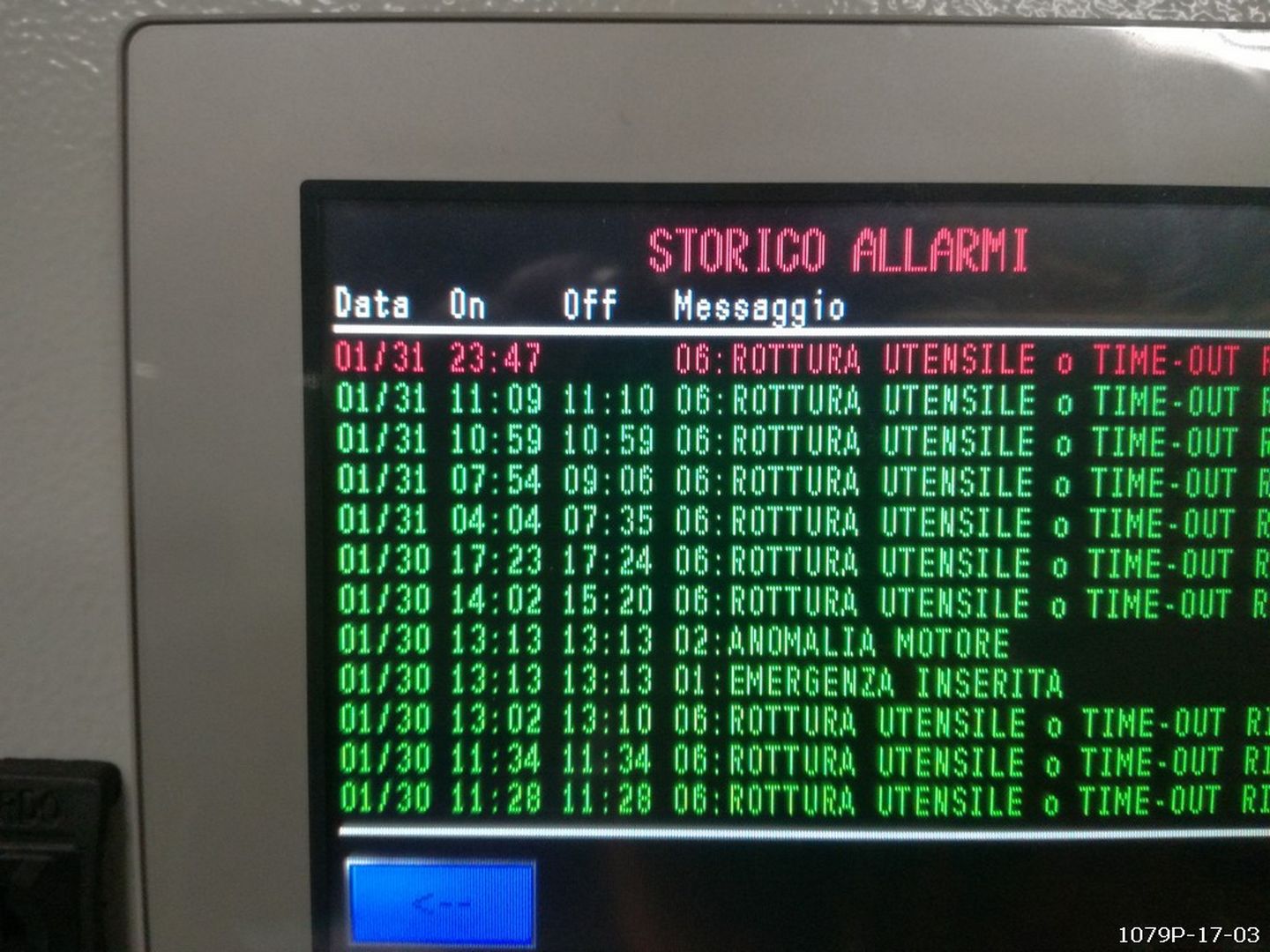

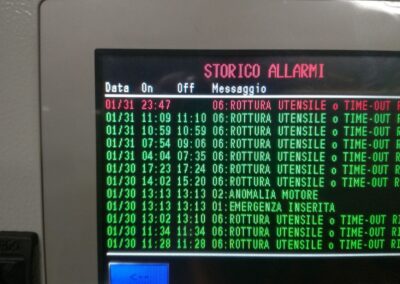

- Arresto in automatico in caso di rottura dell’utensile o eventuale extra-coppia di controllo. L’attrezzatura memorizza i cicli effettuati, nonché i parametri impostati anche nel caso di mancanza della tensione di alimentazione.
- La gestione di tutti i dati statistici, quali il valore max/min di coppia applicata, i valori medi, il numero degli eventuali valori applicati al di fuori della tolleranza +/- % impostata durante il test.

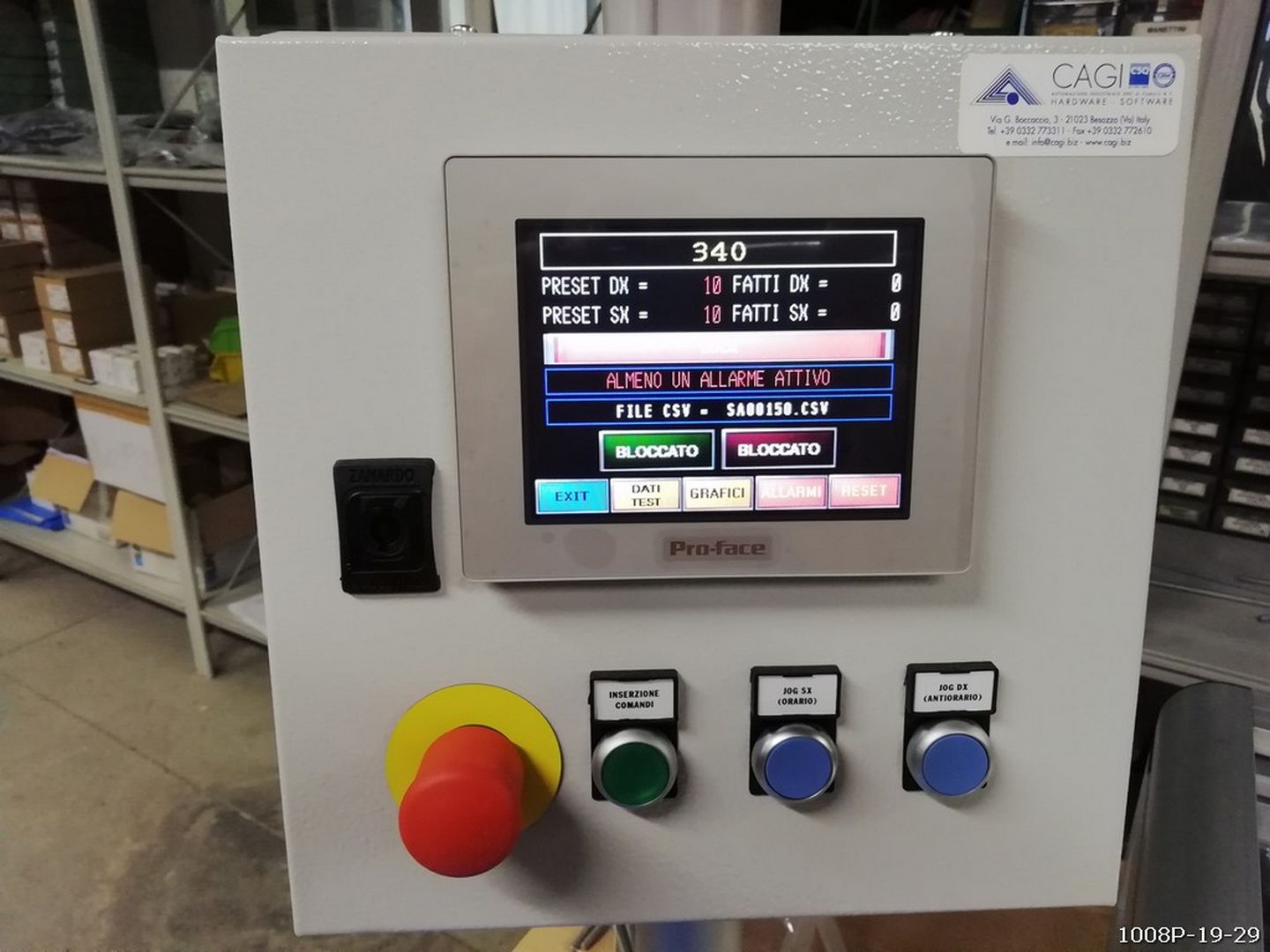

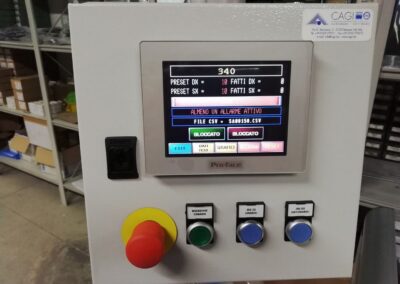

- La visualizzazione in real-time dei trend coppia/tempo & angolo/tempo.

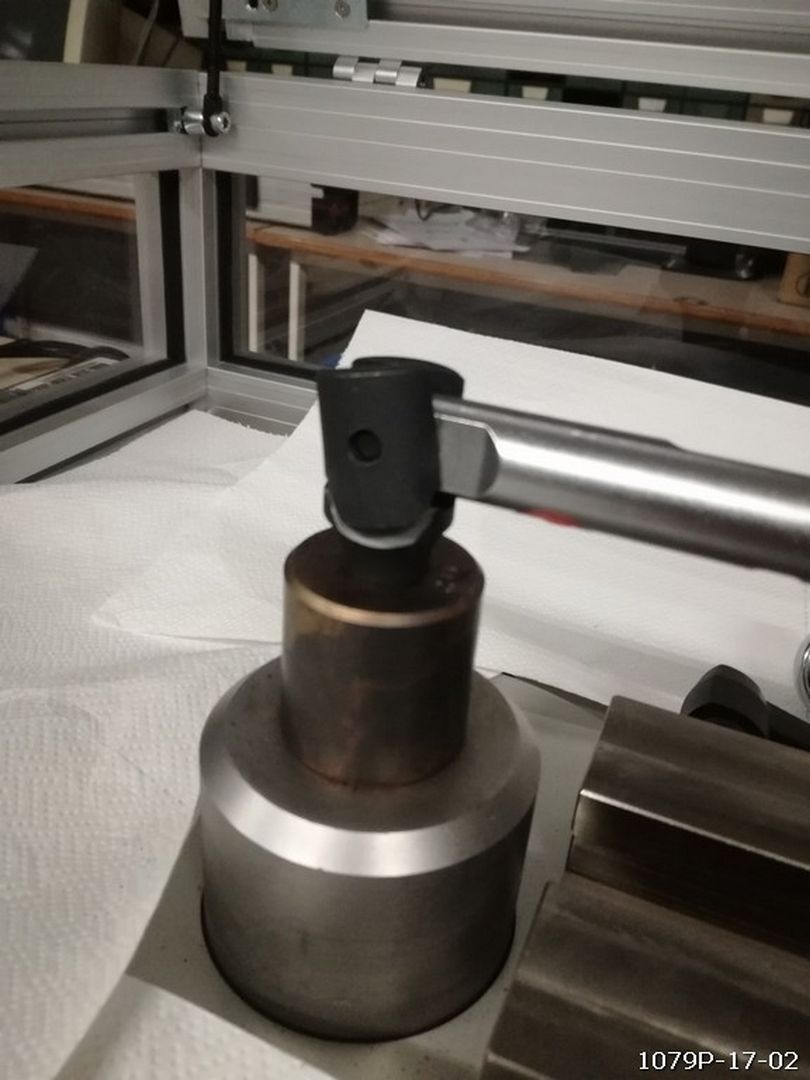

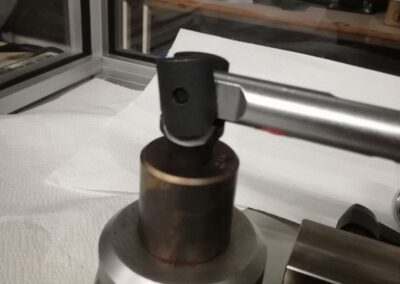

- La funzione di Jog manuale per la verifica periodica dell’accuratezza della misura della coppia mezzo chiavi dinamometriche ad indicatore certificate.
- Possibilità di gestire l’archiviazione dei parametri di test, per un facile richiamo nel caso si debbano effettuare test su utensili già parametrizzati.
- Possibilità di effettuare test di rottura dell’utensile.
- Possibilità di predisporre il cambio delle celle torsiometriche, con diverse capacità per incrementare l’accuratezza del sistema.
